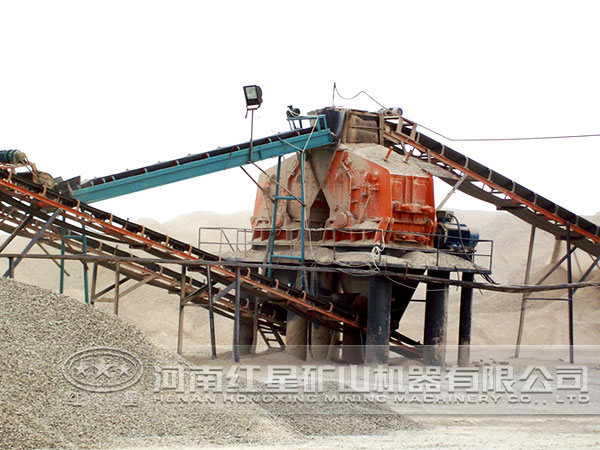

帶式輸送機是很多行業的主要運輸設備。在其工作過程中，斷帶事故是常見的故障之一，尤其是在坡度12°以上的巷道安裝的強力帶式輸送機。這類事故會造成設備損壞，造成人員傷亡。斷帶保護裝置可有效預防輸送機出現斷帶事故，該裝置的組成及工作原理如下文詳細介紹。

帶式輸送機斷帶保護裝置的組成

皮帶斷帶保護裝置是由框架部分、檢測開動部分和抓捕部分組成。框架部分是斷帶保護裝置的架體，用20mm厚鋼板焊接而成，用來固定抓捕機構、檢測開動部分，并依靠地腳螺栓進行固定，它是保護裝置動作時的主要受力部件；檢測開動部分是由斷帶檢測開關、電磁執行開關和脫鉤器組成，其作用是檢測是否斷帶，提供執行信號，打開脫鉤器；抓捕機構是由摩擦板、制動輥和斜形滑道組成，其作用是將下滑的膠帶依靠摩擦力制動住。

工作原理

當膠帶出現斷裂后，斷帶檢測開關動作，發出斷帶信號，傳送給執行部分，電磁執行開關動作，打開脫鉤器，制動輥依靠自身重力，沿斜形滑道下滑，當制動輥與膠帶上表面接觸時，就隨膠帶一起下滑，由于滑道軸心越來越接近膠帶下的摩擦板，因此隨膠帶的下滑，制動輥將膠帶擠壓到摩擦板，越擠越緊，摩擦力越來越大，將下滑的膠帶閘住，起到保護作用。恢復時先向上拉動膠帶，制動輥即可沿滑道退出，解除對膠帶的擠壓，然后將制動輥掛到脫鉤器上。
