襯板是球磨機的關鍵易磨部件，選擇球磨機襯板的材質合適與否對襯板的使用壽命和磨機的工作能力。目前球磨機的襯板材質有橡膠、鋼等等，本文主要介紹橡膠襯板。

橡膠襯板壽命已接近和超過鋼襯板，并且節約電耗，使其下降5%~10%；襯板無環向縫隙，料漿不易沖刷筒體，為此保護了筒體；襯板螺栓不易折斷，襯板安裝緊密不漏料漿；橡膠襯板輕便，便于檢修，操作安全，能減少磨機噪聲，改善勞動條件。綜上所述，橡膠襯板目前多用在濕法生產原料磨機上。

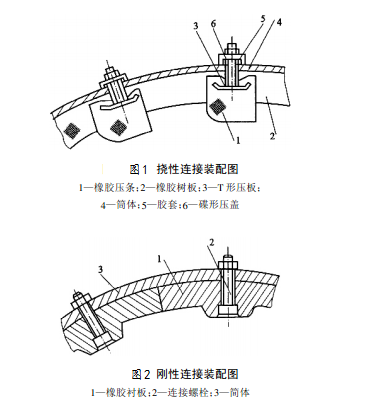

橡膠襯板的連接方式目前基本上有兩種，即撓性連接，如圖1所示；另一種是剛性連接，如下圖所示：

撓性連接

以橡膠壓條1嵌住橡膠襯板2，T形壓板3深埋在橡膠壓條之中，壓板螺栓穿過筒體4固定。這種連接的優點是充分利用橡膠襯板的彈性；襯板軸向不必留接縫，保護筒體不受研磨體沖刷；壓板3深埋在橡膠壓條之中，不受研磨體直接沖擊和料漿的沖刷，只起連接作用。

剛性連接

它的特點是橡膠襯板的形狀與尺寸保留了金屬襯板的結構形式，直接用螺栓與筒體連接。這種連接的優點是加工容易，安裝方便。缺點是螺栓頭暴露在外，受研磨體和物料直接沖刷，另外它只能局部壓緊襯板，因此在襯板的接縫處極易卡進物料或小顆粒研磨體，這樣當襯板受到研磨體沖擊，發生彈性變形時，易使連接螺栓松脫，嚴重時襯板將脫落。
