求可逆式破碎機使用說明書。

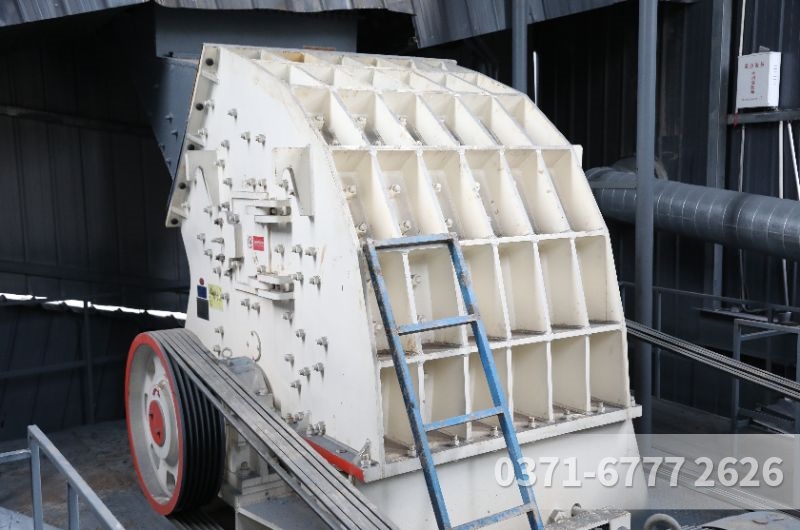

可逆式破碎機簡介

可逆式破碎機一般作為二級破碎設備，也可根據用戶的要求，變換轉子和破碎腔，作為初級破碎設備，廣泛應用于高速公路、水庫、鐵路、機場等對石料形狀要求比較高的領域，能處理粒度不大于500毫米，抗壓強度不超過360兆帕的各種物料。

可逆式破碎機工作原理

物料進入板錘作用區時，受到板錘的高速沖擊使被破碎物不斷被拋向安裝在轉子上方的反擊裝置上破碎，然后又從反擊襯板上彈回到板錘作用區重新被反擊,物料由大到小進入一、二、三、反擊腔重復進行破碎 。直到物料被破碎至所需粒度，由機器下部排出為止。調整反擊架與轉子架之間的間隙可達到改變物料出料粒度和物料形狀的目的。

可逆式破碎機性能特點

1.破碎比大、破碎效率高、維修方便

2.產品形狀呈立方體，排料粒度大小可調，簡化破碎流程是公路面及水電建設用骨料的理想加工設備。

3.的齒式反擊襯板，尤其適用于硬巖破碎、節能。

可逆式破碎機技術參數

轉子直徑/長度(mm)

進料粒度(mm)

產量(t/h)

配用電機功率(kw)

出料粒度(mm)

重量(t)

PCXK0606

600/600

10-20

45-55

PCXK0808

800/800

20-40

75-90

PCXK1010

1000/1000

60-80

110-132

PCXK1012

1000/1200

70-100

132-160

PCXK1016

1000/1600

90-120

185-200

PCXK1212

1200/1200

100-130

220-250

PCXK1216

1200/1600

130-180

280-355

17你是要簡單籠統的在網上查就可以了，要是詳細的你到木材破碎機制造廠家鄭州金洋機械他們的說明詳情一目了然，我的是購買設備時隨機帶的。

反擊破工作原理及效果？

反擊式破碎機（反擊破）是一種利用沖擊能來破碎物料的破碎機械。機器工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。

反擊破加工物料采用全擊碎的破碎方式，應用特點主要表現在以下幾個方面:

①破碎效率高。一般物料的。擊僅為噸的1/10，反擊破對物料的破碎效率高，破碎物料的單位電耗僅是顎破機的l/3，因此該機的生產能力大、破碎比大、能耗小。

②破碎比高。破碎比可達30一40，相當于粗碎、中碎反擊式破碎機的串聯，或中碎、細碎反擊式破碎機的串聯。因此一臺機械可抵兩臺普通反擊式破碎機的串聯使用，從而簡化工序和流程。

③反擊破結構簡單，工作可靠，易于操作與維修。

④適宜破碎加工中硬物料，不宜加工堅硬及黏塑性物料。

⑤反擊式破碎機的板錘、反擊板磨損大，需定期維護更換，板錘更換時要進行平衡調節。

⑥反擊式破碎機工作時噪聲較大，粉塵產生較多。反擊破碎機結構原理：石料由機器上部直接落入高速旋轉的轉盤；在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎，從下部直通排出。形成閉路多次循環，由篩分設備控制達到所要求的粒度。

反擊式破碎機維修

機殼維修機殼的故障主要表現在襯板磨損老化后抗擊打能力下降,經常造成襯板被擊落事故,還造成破碎機密封性能下降產生較大的粉塵.機殼維修的主要方法是定期對襯板進行檢查,發現老化及時更換,同時還要注意襯板固定螺絲定期檢查,防止螺絲松動使襯板脫落造成事故.建議襯板固定螺絲使用防松螺母,效果較好.

轉子故障主要表現在轉盤磨損較為嚴重.新型建材分公司對破碎機轉盤維修采取以下方法. 加厚轉子兩側轉盤、選擇耐磨材料 無論反擊錘式破碎機的生產能力大小和轉子轉盤數量多少,一般情況下轉盤中轉子兩側的轉盤磨損最嚴重,也是破碎機維修的重點.采用兩側轉盤加厚的方法可以適當提高耐磨性,而且還可以防止維修補焊時發生變形.

對轉盤進行補焊處理

即使對轉盤增加了厚度和改變了材質,但仍不能完全控制轉盤的磨損量,日常的維護保養還是不可缺少的 通常情況下新型建材分公司采取的方法是設備維修人員定期對轉盤進行補焊和涂層處理.具體操作步驟是首先對轉盤磨損缺失部分用鐵鉻硼耐磨焊條進行補焊,使轉盤磨損部分盡可能恢復原形狀,然后再用碳化鎢耐磨焊條對補焊部分進行涂層處理.碳化鎢焊條耐磨性能較好,但價格昂貴,考慮到成本故此采用了先補焊后涂層的維修工藝.
