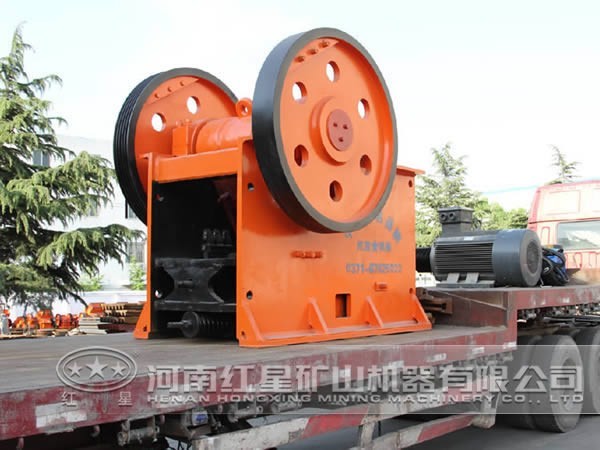

顎式粉碎機簡介

顎式粉碎機是紅星機械廠的主要產品之一，是選礦行業中常用的破碎粉碎設備，顎式粉碎機具有破碎比大、產量高產品粒度平均、結構簡樸、工作可靠、維修簡便、運營用度經濟等特點。主要用于冶金、礦山、建筑等產業部分破碎摧毀高強度礦石與大塊物料的中等粒度破碎，可破碎抗壓強度不大于320Mpa的物料。

顎式粉碎機即是顎式粉碎機，是出現較早的破碎設備，因其構造簡單、堅固、工作可靠、維護和檢修容易以及生產和建設費用比較少，因此，直到現在仍然廣泛地在冶金、化工、建材、電力、交通等工業部門，用于破碎抗壓強度在147～320MPa的各種礦石和巖石的粗、中、細碎。近年來，紅星機器有限公司為滿足冶金、礦山、建筑等工業部門破碎高強度、高硬度的微碳鉻鐵的需要，專門研制了強力顎式粉碎機（歐版顎式破碎機）。

顎式粉碎機工作原理

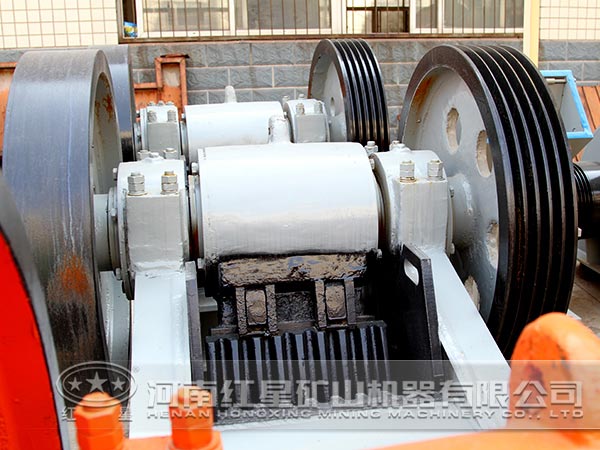

顎式粉碎機的結構主要有機架、大皮帶輪、偏心軸、飛輪、側護板、肘板、動鄂、肘板后座、調隙螺桿、復位彈簧、固定鄂板與活動鄂板等組成，其中肘板還起到保險作用。通過動顎的周期性運動來破碎物料。當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動粉碎機動顎作周期性的壓碎和排料，實現批量生產。

在將巨大石塊破碎成小石塊的過程中，第一道破碎機通常稱為“主”破碎機。歷史長，也堅固的破碎機是顎式粉碎機。為顎式粉碎機喂料時，物料從頂部進口倒入含有顎齒的破碎室。顎齒以巨大氣力將物料頂向室壁，將之破碎成更小的石塊。支持顎齒運動的是一根偏心軸，此軸貫串機身構架。偏心運動通常由固定在軸兩真個飛輪所產生。飛輪和偏心支持軸承常常采用球面滾子軸承，軸承的工作環境極為苛刻。軸承必需承受巨大的沖擊載荷，磨蝕性污水和高溫。盡管此工作環境極為苛刻，顎式粉碎機仍需非常可靠地工作，這是保證出產效率的樞紐一環。

顎式粉碎機的優點

1、墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性。

2、其破碎比大，產品粒度均勻。

3、排料口調整范圍大，可滿足不同用戶的要求。

4、破碎腔深而且無死區，提高了進料能力與產量。

5、結構簡單，工作可靠，運營費用低。

6、設備節能，單機節能15%～30%，系統節能一倍以上。

7、潤滑系統安全可靠，部件更換方便，保養工作量小。

8、噪音低，粉塵少。

顎式粉碎機的使用維修

1、 顎式粉碎機潤滑

（1） 經常注意并及時做好摩擦面得潤滑工作，可確保機器的正常運轉和延長其使用壽命。

（2） 顎式粉碎機所采用潤滑脂應根據使用的地點、氣溫條件下而定，一般情況下采用鈣基、鈉基和鈣鈉基潤滑脂。

（3） 加入軸承座內的潤滑脂為其空間容積的50%左右、每3-6個月更換一次。換油時應用潔凈的汽油或煤油清洗滾柱軸承的滾道。

（4） 顎式粉碎機開動前，推力板與推力板支座之間應注入適量的潤滑脂。

2、顎式粉碎機維修

為保證顎式粉碎機的正常工作，除正確操作外，必須進行計劃性維修，其中包括日常維護檢查，小修、中修和大修。

（1） 小修 主要內容包括檢查并修復調整裝置，調整排料口間隙，對磨損的襯板調頭或更換。檢查傳動部分、潤滑系統及時跟換潤滑油等。小修的周期為1-3個月左右。

（2） 中修 除進行小修的工作外，還包括更換推力板、襯板、檢查并修復軸瓦等。中修的周期一般為1-2年左右。

（3） 大修 除進行中修的工作外，還包括和更換車削偏心軸和鄂心軸，澆鑄連桿頭上部的巴氏合金，更換或修復個磨損件。大修的周期一般為5年左右。
