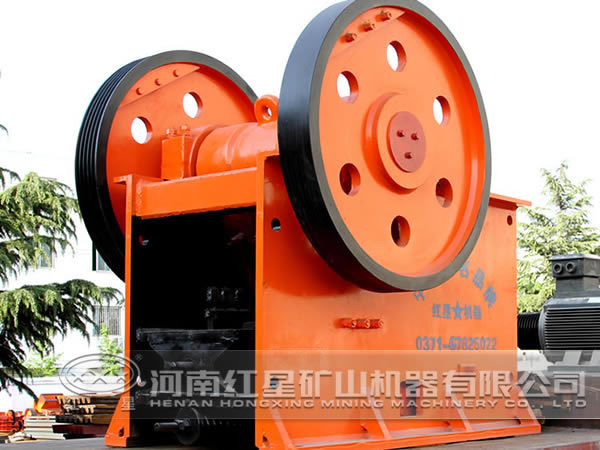

隨著礦產資源的開發需求及破碎設備的技術進步，不斷推動破碎設備向著大型化方向發展。在國內以往的大型顎式破碎機使用過程中，我們發現很多問題。今天主要是針對大型顎式破碎機存在的問題對設備結構進行合理優化，確保設備大型化發展過程中的高能性。點擊了解紅星大型顎式破碎機。

傳統大型顎式破碎機結構設計

1、 機架為組合式焊接結構，即側壁為兩塊平板、前墻是焊接的組合件。前墻板與大塊橫筋板焊在一起后，在兩端焊有附加壁板。壁板上開有四個方形鍵與兩塊側壁板上四個方形鍵槽對準，四個方鍵將側壁與前墻組合件連接在一起，然后再用橫向螺栓把緊。后墻組合件也是用同樣辦法與兩側壁連接在一起，組成一個長方形機架。這種機架稱為組合式機架，實際上，就是由四“大扇”連成一體。這種機架便于安裝和運輸，但加工量較大，增加機重。

2、 動顎是由鑄造圓筒（動顎頭部）以及焊在本身的各個筋板和前面與動顎齒板相貼蓋板以及下部由一根圓鋼制成的動顎上的肘座構成焊接動顎。在機架兩側壁裝有整體軸承座，它與側壁上的半圓孔相配合，軸承座下邊用螺栓把在機架側壁上。在后肘座上邊裝一個帶有三個螺栓的斜鐵，用它來消除肘座與軌槽之間的間隙，從而避免工作中產生附加的沖擊負荷。在動顎中部偏上有一個橢圓孔中間裝一根支撐兩側壁的螺栓，借以增強機架橫向剛性。

由于大型顎式破碎機的結構存在問題，我們對其部分結構進行了調整

1、改變肘板的結構形式。

肘板的結構形式有整體式和組合式。一般都采用整體式。大型破碎機均應采用組合式，它的優點是肘頭磨損后可更換新肘頭而肘板體可繼續使用，這樣可節約材料。

2、機架結構設計。

機架結構設計必須遵循下列原則：首先根據機架受力情況，滿足機架強度和剛度要求；其次是考慮制造工藝性要求；考慮外觀要求。且不能盲目加強機架強度，導致破碎機機重增加浪費材料。

3、 動顎采用箱形結構。

4、 采用液壓保險裝置。

5、 合理設計大型顎式破碎機的調整裝置，保證破碎機排料的穩定性。

通過對大型顎式破碎機的結構優化，使得設備在礦山破碎作業中效率更高，同時符合了現代礦山破碎設備的發展需求。
