鄂式破碎機是一種比較老牌的破碎設備，其破碎腔由動鄂和靜鄂兩塊板組成。在破碎機破碎物料時，可能會出現破碎腔的堵塞，從而影響破碎機的正常工作。出現這種現象與多種因素有關，如破碎腔型、襯板形狀等，本文主要介紹襯板形狀應如何改進才能使破碎機正常工作。

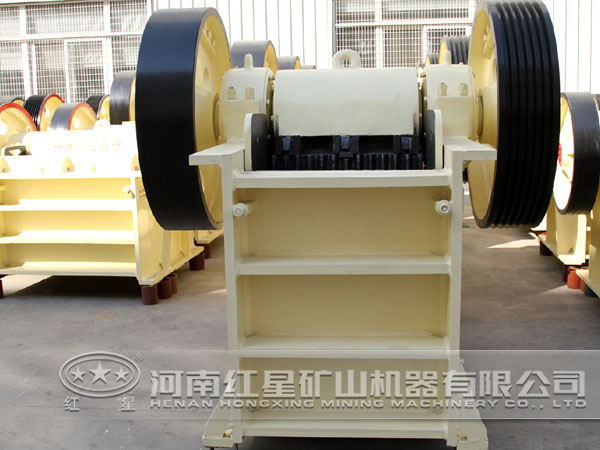

顎式破碎機

破碎腔堵塞的原因：一個大塊物料在破碎腔內會碎成若干個小塊，由于各小塊顆粒之間有大量的空隙，因此總體積要增加，松容重要減小，因此破碎后的小塊顆粒在破碎腔內要占據更大體積，否則就會發生擁擠到堵塞破碎腔。其次，顎式破碎機的破碎腔型呈梯形，上面大下面小，物料在通過破碎腔下部時肯定會發生堵塞現象，從而產生過粉碎現象，降低破碎機的生產量。

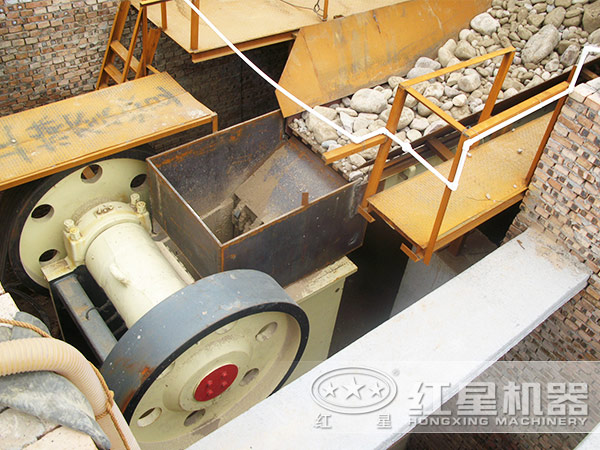

顎式破碎機工作現場

針對這一現象，破碎機襯板的形狀可設計成“不堵塞襯板”。即使襯板在排料端附近制成曲線形，使各點的噬角逐漸變小，固定鄂襯板在上部設計成直線形。因此物料每次下落的距離逐漸增大，且越靠近排料端動鄂的行程越大，下部的梯形面積會增加。這樣下部就不會發生堵塞現象，堵塞點的位置接近破碎腔的中部，同時由于上部是直線形的，堵塞會降低很多。

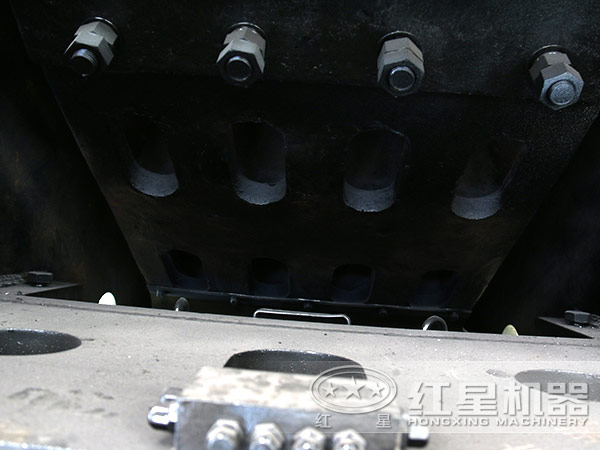

顎式破碎機內部構造，顎板采用耐磨鋼材，耐磨性強

因此襯板形狀改進，即設計成“不堵塞襯板”后，鄂式破碎機的堵塞現象大大減少，大大提高了顎式破碎機的工作效率。
