高壓微粉磨簡介

高壓磨粉機適用于粉碎重晶石、石灰石、陶瓷、礦渣等莫氏硬度不大于9.3級，濕度在6%以下的非易燃易爆的礦山、冶金、化工，建材等行業280多種物料的高細制粉加工，成品粒度在80-425目范圍調節（極細1000目）。通過機內增加的特殊裝置，可生產出30-80目的粗粉。

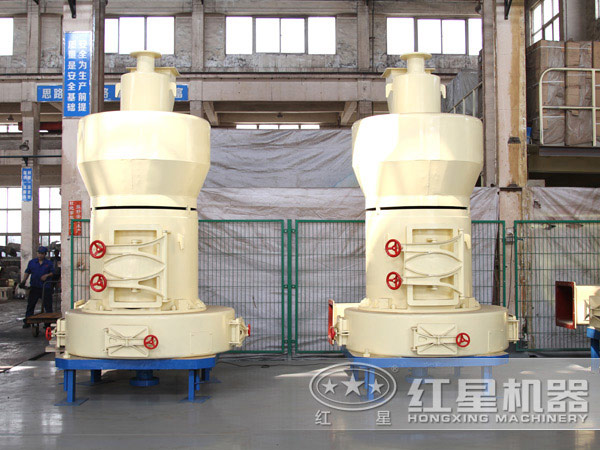

圖片實拍

高壓微粉磨性能特點

1、與其它磨機相比相同動力條件下產量提高10-20%，磨輥對物料的碾壓力在高壓彈簧作用下提高800-1200kg。

2、9.3級的礦產物料均可加工粉碎。

3、成品粒度范圍廣，粒徑粗可達毫米(30目)，粒徑一般可達0.033毫米(425目) ，少部分物料細可達到0.013毫米(1000目)。

4、除塵效果完全達到國家粉塵排放標準。

5、分析機調整方便。

6、研磨裝置采用重疊式多級密封，密封性能良好。

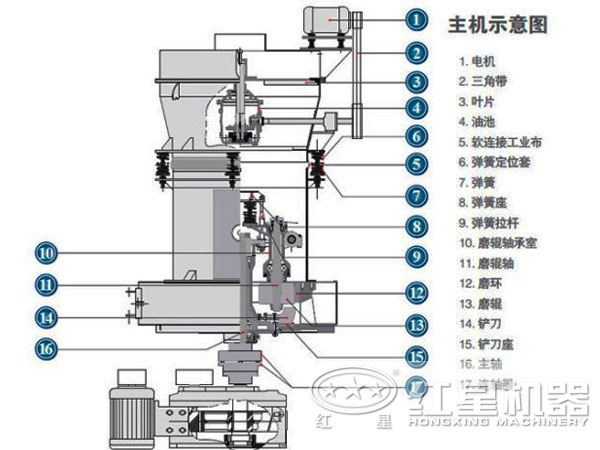

高壓微粉磨結構特征

高壓磨主要由主機、鼓風機、超細度分析機、成品旋風積粉器、布袋除塵器及連接風管管道等組成，根據用戶需要可以配備提升機、儲料倉、電控柜、給料機、破碎機等輔助設備。在微粉磨研磨室內，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯結，壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上，以橫擔軸為支撐點，靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置轉動時，裝在鏟刀架上的鏟刀與磨輥同步轉動，磨輥在磨環內圓表面上滾動的同時繞自身轉動，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機的速度調整決定出粉細度。

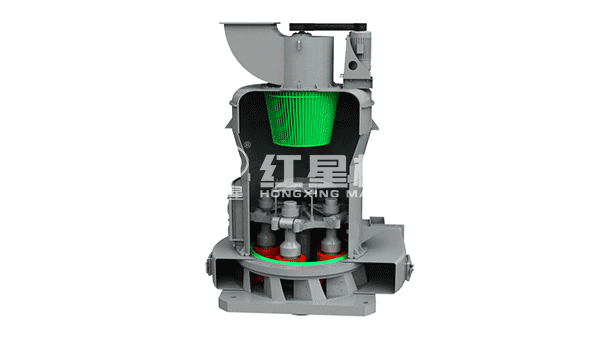

高壓微粉磨工作原理

在高壓微粉磨粉機研磨室內，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯結，壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上，以橫擔軸為支撐點，靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置轉動時，裝在鏟刀架上的鏟刀與磨輥同步轉動，磨輥在磨環內圓表面上滾動的同時繞自身轉動，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機的旋轉速度決定了出粉細度。高壓微粉磨價格咨詢熱線：0371-67772626。

技術參數

參數 型號	微粉93	微粉92	微粉87	微粉76	微粉66
進料粒度	≤25	≤25	≤20	≤20	≤15
成品粒度	0.125-0.010	0.125-0.033	0.125-0.010	0.125-0.033	0.125-0.010
不同物料細度班產量	0.8-12	0.6-10	0.4-8	0.3-6	0.2-4
中心軸轉速（r/min）	140	148	160	170	180
磨環直徑	1006	973	907.5	850	725
磨輥直徑	300	300	270	250	210
磨輥高度	160	160	150	150	150
主機電機	Y225M-8-30	Y225M-8-22	Y225M-8-22	Y225S-8-18.5	Y225M-8-15
風機電機	Y180M-2-22	Y180L-4-22	Y160L-4-18.5	Y160L-4-15	Y160L-4-11
分析器電機	YCT180M-4A-4	YCT180M-4A-4	YCT180M-4A-4	YCT160-4B-3	YCT160-4B-3
